カヌー写真 ノーステープルプランキング工法

プランキングの開始

最初の3枚がセットされた状態。
一番下のストリプ材は支えである。(ベース・ストリプ材)


ノミでインサイドステムを成形しているところ

インサイドステムを削っている。
実際にストリプ材を当てながら形を決める。


プランキングが進んできた

これはシャンプレーン。

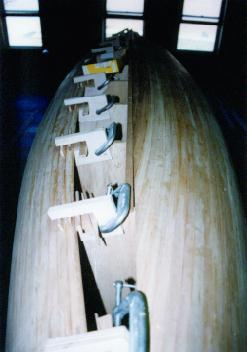

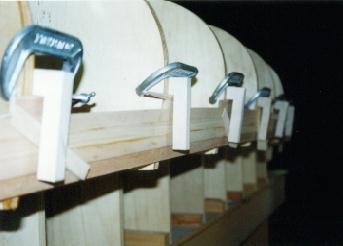

クランプはスクリューで固定されている。


クサビを挟んでストリプ材を押さえている

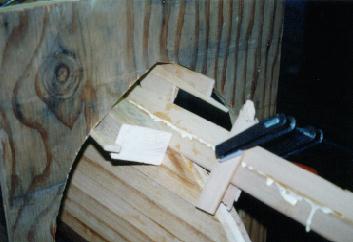

特殊なジグを使って先端部を固定している。


クサビでストリプ材を押さえる

ジグに別の板を固定して、幅の狭いところにも対応させている。

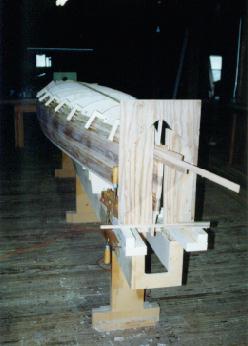

ジグはカヌーの両端に使っている

ジグは、クランプでストロングバックにしっかり固定されている。

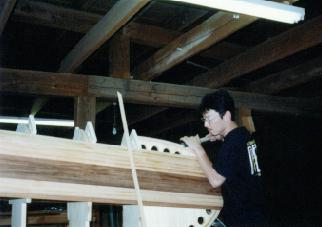

作業中の私

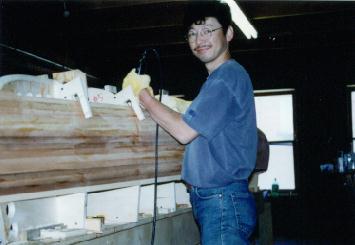

木製クランプを取り外している私。C-クランプが足りなかったため、スクリューで固定していた。

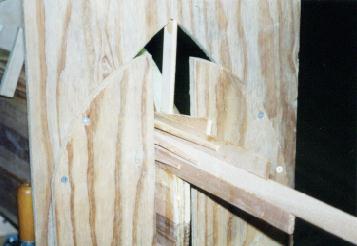

ステム部分の様子

ストリプ材の端を切るときは注意が必要である。
切りすぎると取り返しが付かない。

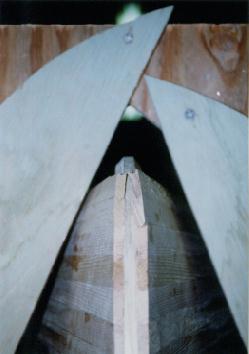

先端部とジグ

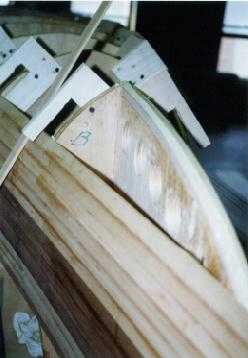

先端部とインサイドステムの様子。


片側をプランキングしていく

センターラインを超えるまで、片側をプランキングする。

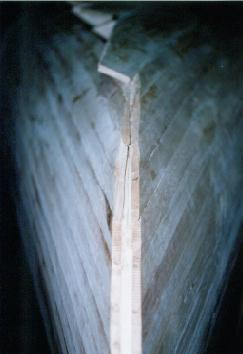

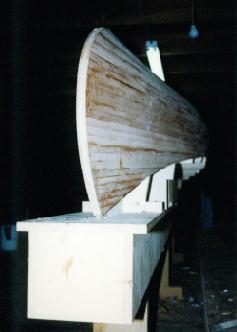

下からの写真

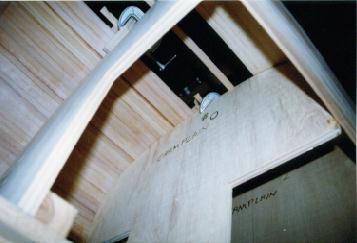

下から覗いてみた。

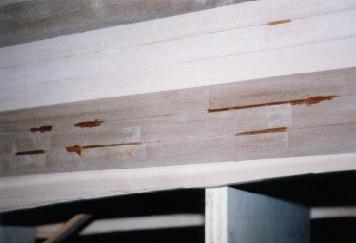

センターラインは直線に仕上げてある

センターラインはきれいに直線にカットされている。
残りの半月状に残ったところをプランキングしている。


シアラインを決定した

プランキングは全て終わり、シアラインをカットしてある。
アウトサイドステムはまだ付けられていない。

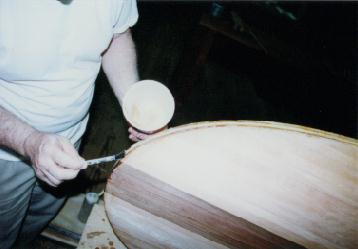

グルーブラシで接着剤を塗る

アウトサイドステムを取り付けるためエポキシ接着剤を塗っている。

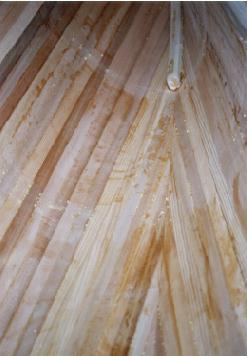

成形したステム

アウトサイドステムの様子。
ほとんど形はできている。

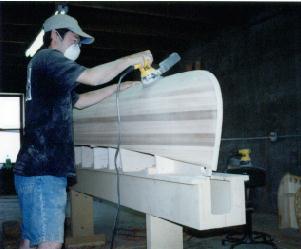

サンディング

サンダーでサンディングしているところ。
防塵マスクは必需品である。


エポキシ樹脂でフィリング

フィリングの様子。
隙間の両側にセロテープを貼っている。

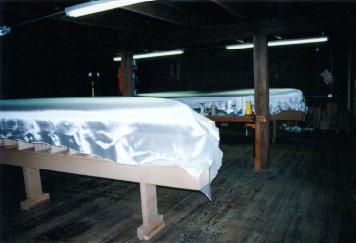

クロスのセット

ファイバーグラスクロスを慎重にかぶせる。
この時2艇同時にエポキシ加工した。


1回目のコーティング

1回目のエポキシコーティングが終わったところ。(ボブ・スペシャル)


1回目のコーティング

1回目のエポキシコーティングが終わったところ。(シャンプレーン)
上の写真と比べると、ステムラインが全く違うのが分かるだろう。

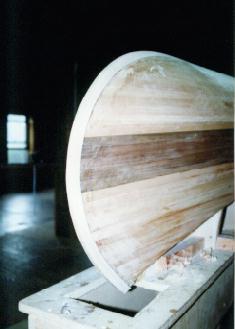

ストリプ材の色の違いがより強調された

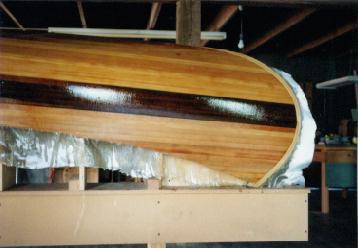

外側のエポキシ加工が終わったシャンプレーン。

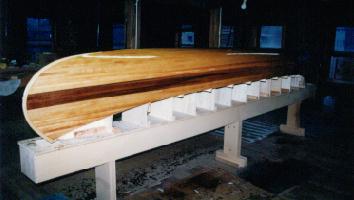

余分なファイバーグラスが切り取られるとカヌーらしくなった。
ストリプ材の色がすごく美しい。


モールドの跡が付いている

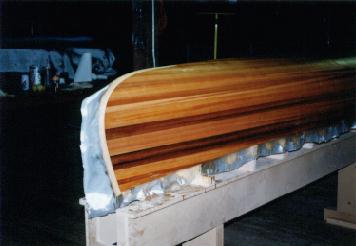

モールドから取り外したところ。(ボブスペシャル)
はみ出した接着剤が固まっていて汚い。
