カヌー写真 セバーゴ14作成の様子-2
前のページから続きます。

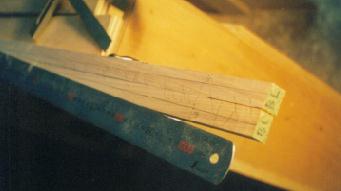

![2本同時にマーキングする](ca-img/canoe/seb27.jpg)
ガンネル材のレイアウトの様子。これはアウトウェール。
2本をテープで止めて同時にマーキングする。
テーパーのカットする部分などを間違えないように分かりやすくマークしておく。
![グルーブラシで接着剤を塗る](ca-img/canoe/seb24.jpg)
インウェールにエポキシ接着剤を塗っているところ。
1人で行う場合には、定位置に取り付けた状態で、半分ずつ接着剤を付けて取り付けると良い。

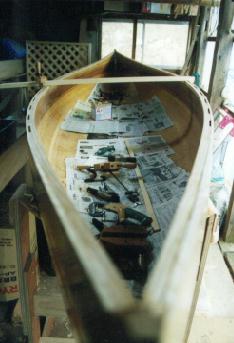

![インウェールを取り付けたところ](ca-img/canoe/seb25.jpg)
インウェールのみを取り付けた状態。
中央の棒でカヌーの幅を決めている。

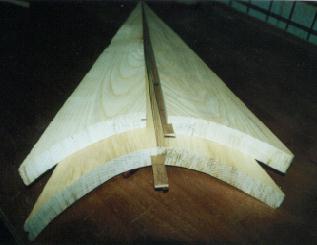

![デッキの組立](ca-img/canoe/seb26.jpg)
デッキを組み立てる前。
材はホワイトアッシュ。
キャンバーになるように加工してある。
雇いざね加工で接合する。この後エポキシ接着剤で接着する。

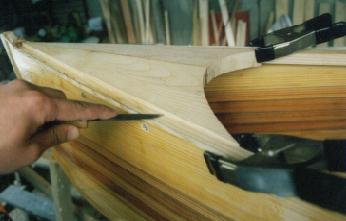

![動かないよう仮止めする](ca-img/canoe/seb28.jpg)
デッキを定位置に固定し、シアラインのカーブに合わせてナイフで印を付けているところ。
スクリューとクランプで仮止めして、取り付け位置はきちんと決めている。

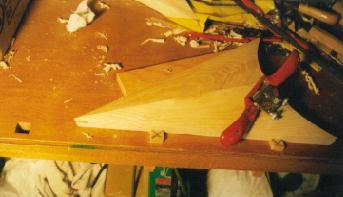

![デッキを削り出す](ca-img/canoe/seb29.jpg)
ナイフで付けたシアラインの印に合わせてスポークシェーブでデッキを成形している。
デッキが挟まるように作業台に固定している。

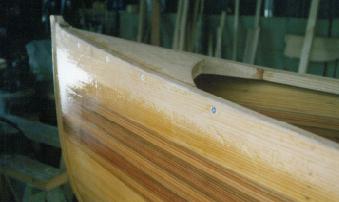

![デッキを取り付けた](ca-img/canoe/seb30.jpg)
エポキシ樹脂とスクリューでデッキを取り付けたところ。
この写真ではコーミングは取り付けていないが、コーミングは先にデッキに取り付けてからそれをカヌーに取り付ける方がやりやすい。
アウトウェールを接着しやすいためサンディングしてあるのでガンネル付近は白っぽくなっている。
![デッキコーミング作り](ca-img/canoe/seb31.jpg)
コーミングを作っている。
ステムを作るのと同様。

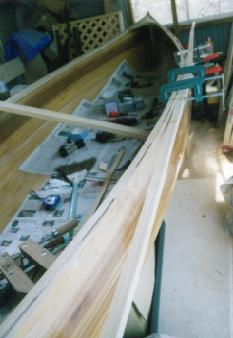

![センターの位置を合わせる](ca-img/canoe/seb32.jpg)
アウトウェールの取り付け。
センターを合わせて取り付ける。

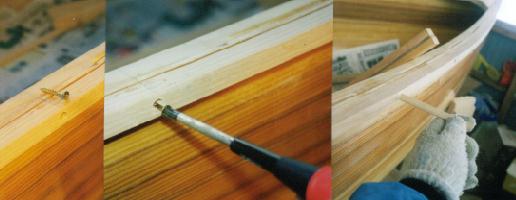

![固定方法](ca-img/canoe/seb33.jpg)
アウトウェール固定の方法。
初めはスクリューは仮止めでアウトウェールを固定した。
アウトウェールを接着後に仮止めのスクリューを外し、再度ダボ加工を行っている。

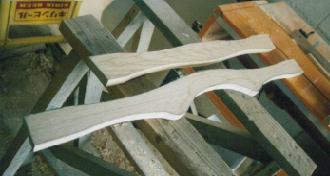

![材はホワイトアッシュ](ca-img/canoe/seb34.jpg)
スォートとヨーク(手前)
板から輪郭を切りだした状態。

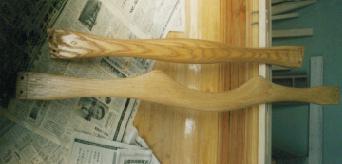

![上と比べると色の違いがはっきり分かる](ca-img/canoe/seb35.jpg)
成形しサンドペーパーで仕上げてからニスを塗った状態。
着色ニスを使用し多少濃い色に仕上げた。

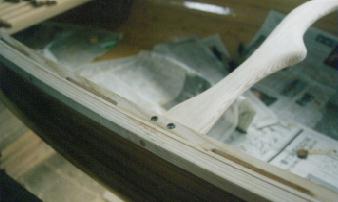

![ヨークの仮止め](ca-img/canoe/seb36.jpg)
ヨークの取り付け。
片側2個のネジとナットで固定した。
ダボ加工してネジの頭を見えないようにした。
これは仮止めで位置などを確認しているところ。まだニスを塗っていない。
ニスを塗ってからきちんと固定した。

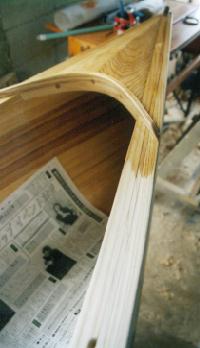

![着色ニスを塗っている](ca-img/canoe/seb37.jpg)
最後の仕上げの段階。
全体をサンドペーパーで仕上げた後、着色ニスを塗っている。
ガンネル手前はニスを塗っていないところ。
色の違いがはっきり分かる。
アッシュ材は白っぽいので、多少着色する事によりカヌー全体が同じ色になるように調整した。

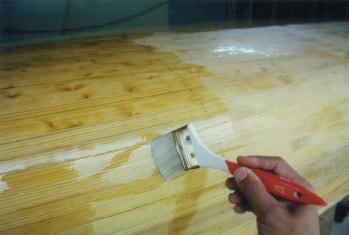

![ニス塗り](ca-img/canoe/seb38.jpg)
ハルのニス塗りの様子。
右側はまだニスを塗ってない部分。サンディングしているので白っぽいが、ニスを塗ると左側のようにピカピカになる。
ニスも何度も塗り重ねるととても美しい仕上がりになる。

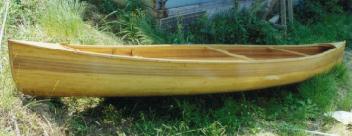

![全体の写真](ca-img/canoe/seb39.jpg)
完成したセバーゴ14
下は細部の写真

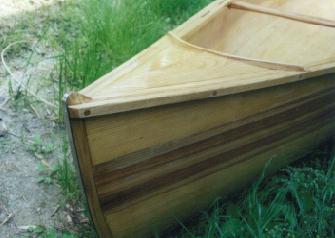

![先端部拡大](ca-img/canoe/seb40.jpg)
見えにくいかもしれないが、ステム先端にはステンレス製のステムバンドが取り付けてある。

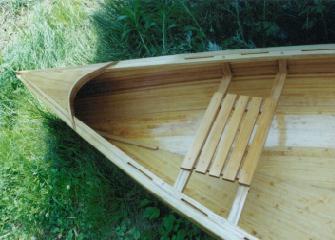

![シートはスラットタイプ](ca-img/canoe/seb41.jpg)
シートはスラットタイプ

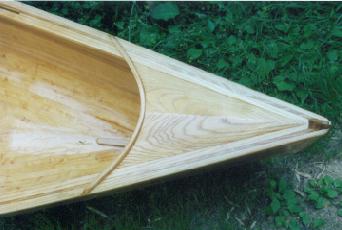

![デッキの木目が美しい](ca-img/canoe/seb42.jpg)
アッシュのデッキの木目がなかなか美しいでしょう。
